實驗室特點：每間都要有緩沖的，負壓通風，凈化等級為萬級，分區四個就可以，每個區域的用具工作服
等，要有不同顏色進行標識，嚴禁混用.
此次工程包括實驗室、會(huì )議室、辦公及相關使用的功能需要。總建筑面積為2535m2，實驗室樓共五層，
上部高度：83.7m ，裙房高度: 17.1m ；
以下為科瓦特實驗室驗收后部分案例現場展示：

基因實驗室部分細節圖：

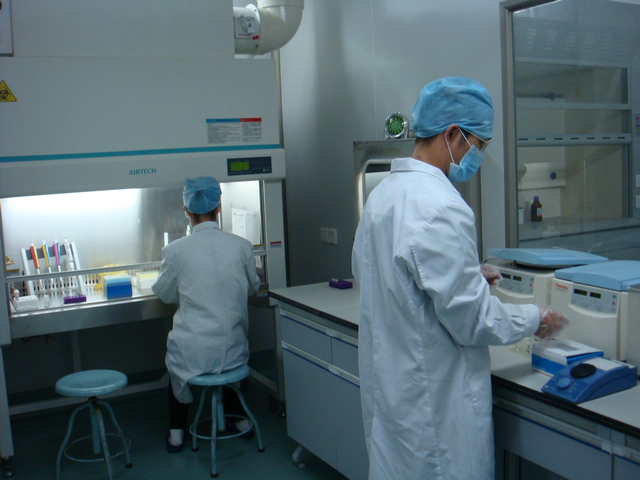

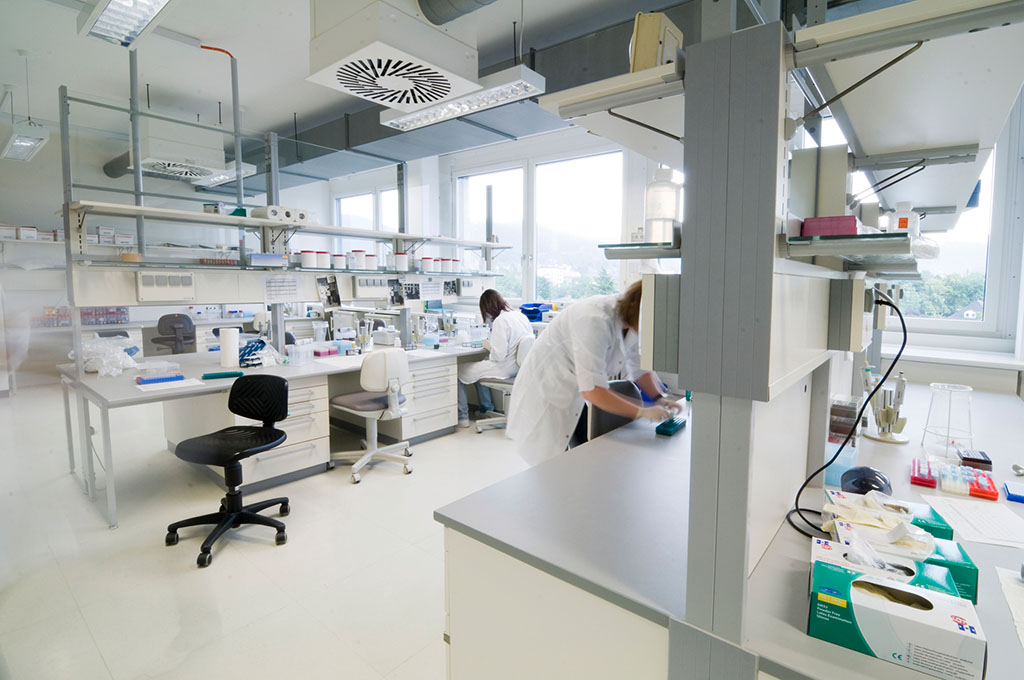

          基因實驗室樣品準備區                                              基因實驗室制備區與傳遞區

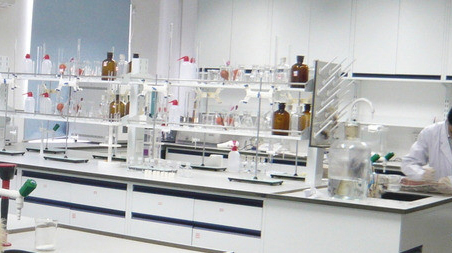

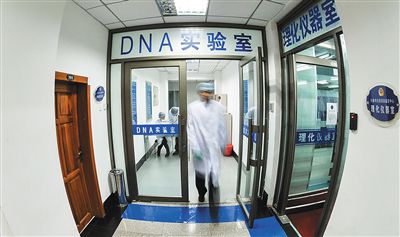

        基因實驗室化學試劑區                                        DNA基因實驗室自動門

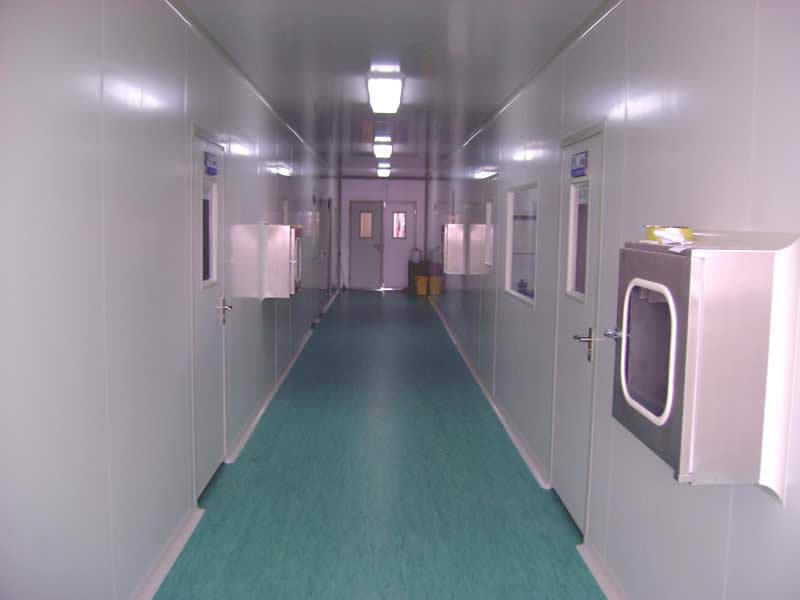

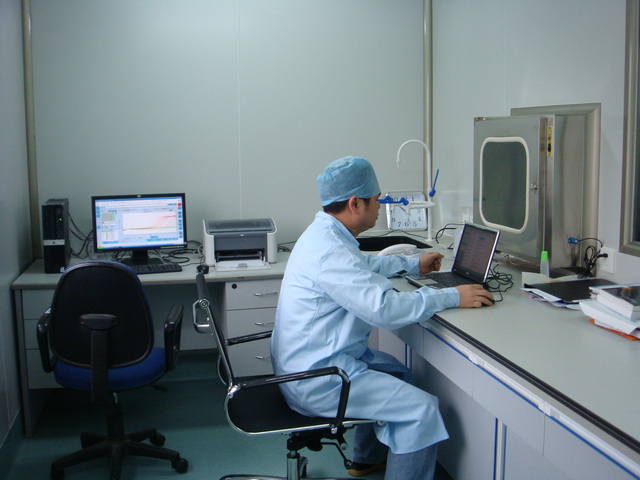

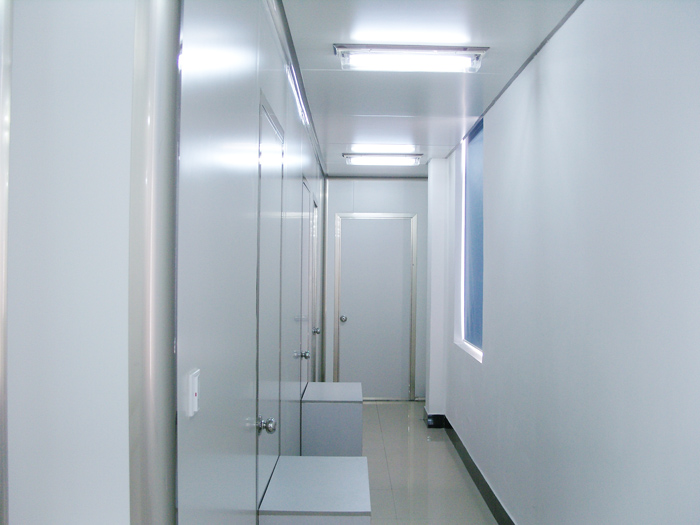

            基因實驗室緩沖區                                               基因實驗室傳遞區

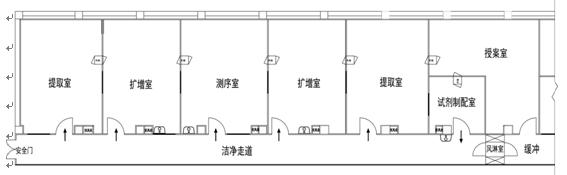

一、 平面設計系統
 平面設計我們主要考慮以下幾個方面的因素：
   1、疏散、撤離、逃生、順暢、無阻，安全通道；一般實驗室門主要向里開，但如設置有爆炸危險的房間，
房門應朝外開，房門材質選擇壓力玻璃。

2、人體學
（前后左右工作空間），完美的設備與科技工作者操作空間范圍的協調搭配體現了科學化、人性化的規劃設
計。  在做平面設計的時候，首先要考慮的因素是就是“安全”，實驗室是最易發生爆炸、火災、毒氣泄露
等的場所。我們在做平面設計的時候，應盡量地要保持實驗室的通風流暢、逃生通道暢通。根據 人體工

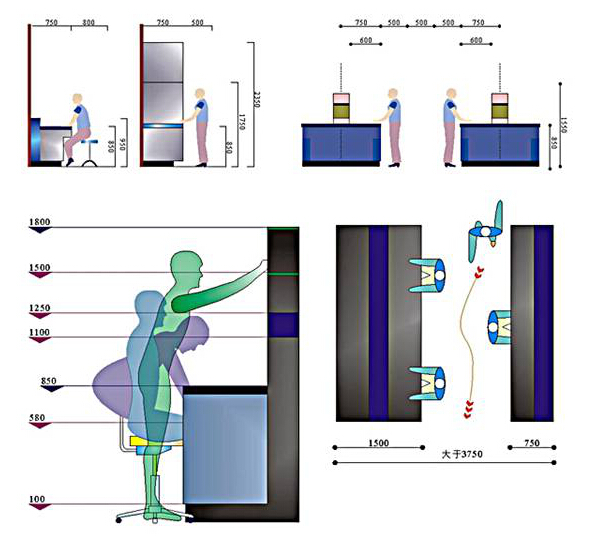

程學的標準。我們做如下的劃分以供參照：（祥見下圖）  實驗臺與實驗臺通道劃分標準(通道間隔用L表示)
 L>500mm時，一邊可站人操作；  L>800mm時，一邊可坐人操作；    L>1200mm時，一邊可坐人，一邊
可站人，中間不可過人;  L>1500mm時，兩邊可坐人，中間可過人；  L>1800mm時，兩邊可坐人，中間可
過人可過儀器      天平臺、儀器臺不宜離墻太近，離墻400mm為宜。為了在工作發生危險時易于疏散，實驗
臺間的過道應全部通向走廊。另:實驗室建筑層高宜為3.7米-4.0米為宜，凈高宜為2.7米-2.8米，有潔凈度、壓
力梯度、恒溫恒濕等特殊要求的實驗室凈高宜為2.5米-2.7米（不包括吊頂）；實驗室走廊凈寬宜為2.5米-3.0
米.普通實驗室雙門寬以1.1米-1.5米(不對稱對開門)為宜,單門寬以0.8米-0.9米為宜。

   3、專業學科功能。
實驗室通常按物理學，無機化學，有機合成化學，生物學來分類。根據實驗室內容、用途和規模的不同又各
有自己的特點，比如基礎教學實驗室，按學科專業分，多為較簡單的教學實驗對水電氣風等要求較低，而科
研機構對實驗室通風、供排水、電控及潔凈都要求較高，但實驗室設計的基本原則都是具有共同性的，以有
機化學為例，主要由化學基本實驗室、儀器分析實驗室、潔凈實驗室、電子計算機室、研究室、輔助實驗室
、服務供應室等組成。 化學基本實驗室，主要是進行容量分析、離子測定、氧化還原等實驗，一般設計的裝
備有：實驗臺與洗滌臺；通風柜及管道修檢井；帶試劑架的實驗臺及輔助工作臺，需考慮設在實驗室內的研
究空間或電腦臺，藥品柜、器皿柜、落地安置的儀器設備、急救器等。  儀器分析實驗室，主要設置各種大
型精密分析儀器，同時也包括普通小型分析儀等，一般設計的裝備有：儀器臺、實驗臺、通風柜、天平臺、
電腦臺、氣瓶柜、洗滌臺、器皿柜、藥品柜、急救器、萬向排氣罩、原子吸收罩等。

4、實驗室基本配置：
潔凈實驗室主要是通過人為的手段，應用潔凈技術實現控制室內空氣中塵埃、含菌濃度、溫濕度與壓力、以
達到所要求的潔凈度、溫濕度和氣流速度等環境參數。空氣潔凈度是指潔凈空氣環境中空氣含塵量程度，空
氣潔凈度的級別以含塵濃度劃分。潔凈度是指每升空氣中所含粒徑≥0.5um的塵粒的總顆粒。我國空氣潔凈
等級標準分為：100級、1000級、10000級、100000級。 標準則劃分為：1級、2級、3級、4級、5級。
   潔凈室
潔凈室一般實施兩級隔離，一級隔離通過生物安全柜、負壓隔離器、正壓防護服、手套、眼罩等實現；二級
隔離通過實驗室的建筑、空調凈化和電氣控制系統來實現。但由于凈化空調需要風量小為了安全起見，風量
都按大的估算，一般都要超過規范規定，物別是百級以上，冷熱負荷在要求不是很?chē)栏竦那闆r可能估算，現
在專門有凈化空調機組，可以直接利用。二級~四級生物安全實驗室應實施兩級隔離。一般實驗室裝備有:超
凈工作臺、生物安全柜、邊臺或不銹鋼操作臺、洗滌臺等。
